3D打印快速成型的实际生产中,“公差”往往是工程师和采购最关心的核心指标之一。它直接决定了零件装配是否顺畅、功能是否达标,甚至影响整个项目的成本与周期。



作为专业的武汉3D打印服务厂家,我们经常遇到客户问:“你们的打印精度能达到多少?”“这款零件用哪种工艺做出来最准?”



今天,我们就从工艺原理出发,系统梳理几种主流3D打印技术的实际加工公差范围,并给出选型建议,帮助你在设计阶段就避开“公差陷阱”。



一、影响3D打印公差的四大核心因素



在讨论具体数值之前,有必要先了解影响公差的底层逻辑:



· 材料收缩率:光敏树脂、尼龙、金属粉末在固化或烧结过程中会发生物理收缩

· 层厚与分辨率:层厚越薄,Z轴方向精度越高,但时间成本也成倍增加

· 零件几何特征:薄壁、悬垂、尖角等结构更容易产生变形

· 后处理工艺:去支撑、打磨、喷砂等操作会改变最终尺寸



因此,我们给出的公差范围是行业内普遍认可的经验值,但具体到每一个零件,建议通过小批量打样验证。



二、主流3D打印工艺公差对比一览表

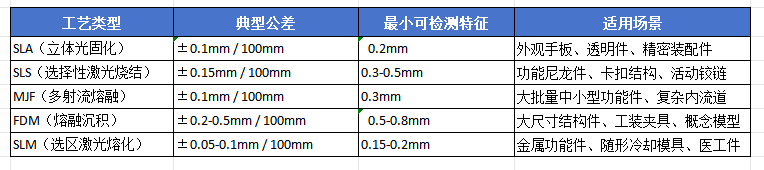

 3D打印工艺公差 4.22号.png



三、各工艺公差深度解读



1. SLA(立体光固化)——手板界的“精度标杆”



SLA通过激光逐层固化液态树脂,是目前应用最广的高精度打印工艺。我们实测数据显示:



· 常规尺寸(<200mm):可稳定控制在 ±0.1mm 以内

· 大尺寸(200-600mm):建议按 ±0.1% 设计余量,例如300mm长度预留 ±0.3mm

· 圆柱孔与配合面:内孔公差建议放宽至 +0.1/+0.2mm,便于装配



常见误区:认为SLA所有方向精度一致。实际上Z轴(层叠方向)精度略低于XY轴,重要配合面应尽量设计在水平方向。



2. SLS(尼龙烧结)——无支撑结构的精度平衡术



SLS无需额外支撑,适合制作带有活动卡扣、内腔复杂的零件。其公差特点:



· 单件小批量:±0.15mm/100mm 是可靠指标

· 多件嵌套或批量一致性:同一批次零件之间的尺寸偏差可控制在 ±0.05mm,非常适合需要互换性的组件

· 薄壁结构:最小壁厚建议1.0mm以上,低于0.8mm易出现翘曲变形



3. MJF(多射流熔融)——HP技术带来的效率与精度兼得



HPMJF技术近年来在尼龙打印领域表现突出。与SLS相比:



· XY方向精度略优:可达到 ±0.1mm/100mm

· 表面细腻度更好:细节呈现能力接近SLA,但材料为尼龙,韧性更高

· 批量一致性:满仓打印数百个零件,尺寸差异可控制在0.1mm以内



建议:如果你的零件要求尼龙材质、较高精度且有一定产量,MJF通常是比SLS更优的选择。



4. FDM——大尺寸结构件的务实之选



FDM是成本最低、尺寸上限最大的技术(可达1米以上),但精度相对有限:



· 标准模式:±0.3mm/100mm 是常见水平

· 高精度模式(0.1-0.15mm层厚):可收窄至 ±0.2mm,但打印时间成倍增加

· 孔与螺纹:M3以上螺纹建议打印底径后攻丝,直接打印螺纹精度不可靠



实用经验:FDM零件的收缩受填充率、冷却环境影响较大,同一零件在不同摆放方向下,长度方向偏差可能相差0.2mm。务必与厂家沟通关键尺寸的摆放策略。



5. SLM(金属打印)——高精度但需理解残余应力



金属粉末床熔融技术(SLM/LPBF)的静态精度很高,但存在一个“隐藏风险”——残余应力变形。



· 小尺寸(<50mm):可挑战 ±0.05mm

· 常规件(50-200mm):±0.1mm/100mm 是可靠承诺

· 长条形/薄壁件:因应力释放可能出现0.2-0.5mm的弯曲,需增加热处理和支撑设计



关键建议:金属打印的“精度”不能只看设备参数,更要考虑零件结构是否容易变形。不对称结构、大面积薄板、尖锐转角都是高风险特征。



四、给工程师的实操建议



1. 公差要求 ≠ 越高越好



很多设计师习惯标注 ±0.05mm 的通用公差,但对3D打印而言,过度收紧公差会:



· 大幅增加筛选报废率,推高单价

· 限制可选的工艺(比如被迫从FDM改用SLA,成本翻倍)



建议:只对装配面、定位孔等关键特征标注严格公差,其余部位按工艺默认标准执行。



2. 与厂家充分沟通“测量基准”



不同厂家测量方式可能有差异:



· 接触式三坐标 vs 光学扫描

· 室温环境 vs 恒温箱

· 刚下机状态 vs 放置24小时后



我们建议客户提供装配基准件或功能检具一同打印,比单纯依赖报告数字更可靠。



3. 预留“工艺补偿”余量



对于精密配合的孔轴结构,一个实用公式:



· 静配合:轴径 = 孔径 - 0.05~0.1mm

· 动配合:轴径 = 孔径 - 0.15~0.25mm



具体值需结合工艺和材料弹性模量调整。



3D打印的“公差”是材料、设备、结构、后处理共同作用的结果。理解不同工艺的精度边界,在设计阶段就做出合理选型,才能让3D打印既满足功能需求,又不牺牲成本效率。
